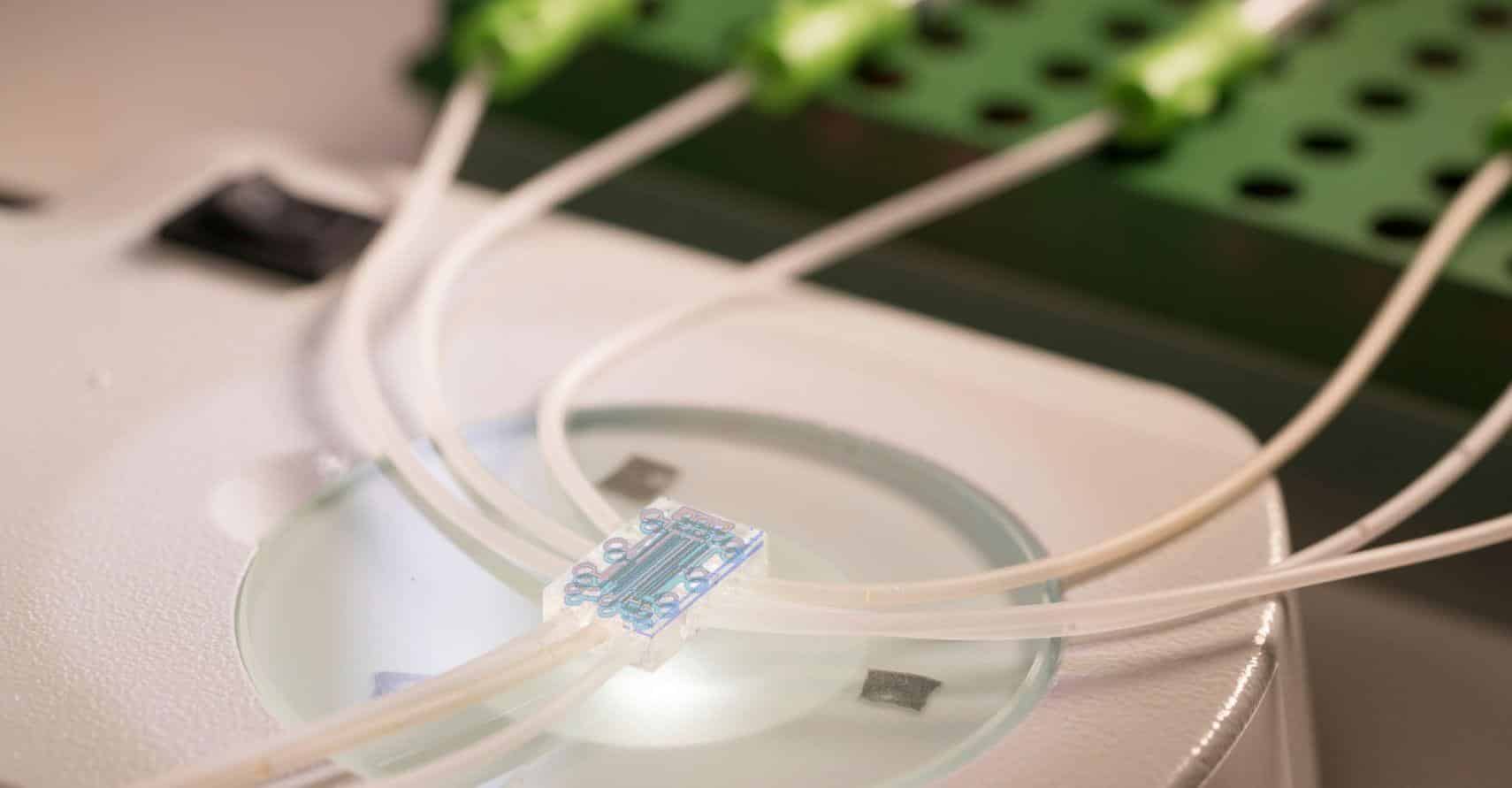

Tıbbi Mikroakışkan Çiplerin Sızdırmazlık ve Tıkanıklık Testleri medikal alanda çok büyük önem taşımaktadır. Sağlık sektöründe önemli bir rol oynayan mikroakışkan çipler, küçük olabilirler ancak bu cihazlar, çok küçük sıvı hacimlerinin kimyasal analizini gerçekleştirirler. Genellikle enjeksiyon kalıplama yöntemi kullanılarak üretilen bu “lab-on-a-chip” cihazları, örnek alma ve analiz için birbirinden izole edilmiş çok sayıda benzersiz mikroyolu içerebilir. Bu mikroyollar, genellikle birkaç mikron genişliğinde ve derinliğindedir. Cihaz bir analitik enstrümanın içine yerleştirildiğinde, sonuçları etkileyebilecek kusurları ve performans sorunlarını tespit etmek zor olabilir.
Mikroakışkan çip testinin güvenilir bir şekilde gerçekleştirilmesi için üretim hattında hem istenmeyen sızdırmazlıkların hem de olası tıkanıklıkların %100’ü üzerinde test yapılması gerekmektedir.
Mikroakışkan Çip Testi İçin Sızdırmazlık Testi Yönteminin Seçilmesi
Sızdırmazlık ve tıkanıklık testi genellikle düzenlenmiş basınçlı hava veya azot kullanılarak veya bir vakum kullanılarak gerçekleştirilir. Bu işlem için tek kanallı veya çoklu kanallı eş zamanlı cihazlar kullanılır. Azot, belirli saflık gereksinimleri varsa kullanılır. Basınçlı hava ile vakum arasındaki seçim, çipin sıvıyı pozitif basınçla itmesi veya vakumla çekmesine bağlıdır. Bir cihaz, hem sızdırmazlık hem de tıkanıklık testlerini gerçekleştirmek için kullanılabilir.
Adım 1: Parçanın Sızdırmaz Bir Şekilde Kapatılması
Test için uygun bir kapatıcı gereklidir. Her bir çip yolunun, bir test portuna bağlandığı ve çıkışların kapatıldığı özel tertibatlar kullanılarak test gerçekleştirilir.
Adım 2: Mikroakışkan Yolu Basınçlandırma
Ardından, bir basınç kaybı sızdırmazlık test döngüsüne geçilir. Test cihazı, her bir çip yolunu kullanıcı tanımlı bir doldurma süresi için sırasıyla basınçlandırır. Test basıncı, enstrümanın basınç sensörü tarafından ölçülür ve minimum/maksimum sınırlarla karşılaştırılarak yol üzerindeki uygunsuz basınç kaynağı veya büyük kaçakların tespit edilmesi sağlanır.
Adım 4: Küçük Kaçakları Tespit Etme
Stabilize sürenin sona ermesinin ardından basınç sensörleri sıfırlanır ve kullanıcı tanımlı bir test süresi boyunca kaydedilen basınç kaybı, minimum/maksimum basınç sınırlarıyla karşılaştırılarak küçük kaçakların olup olmadığı belirlenir.
Adım 5: Tıkanıklıkları Test Etme
Bu test, küçük kaçaklar için basınç düşüm yöntemi sızdırmazlık testi ile aynı hazırlık ve yöntemi takip eder ancak aynı cihazla yapılan bir kütle akış testini içerir. Her bir çip yoluna farklı bir test portuna bağlı olarak tüm çip yolları için tıkanıklık testleri tekrarlanır.
